一、設備的結構特點：

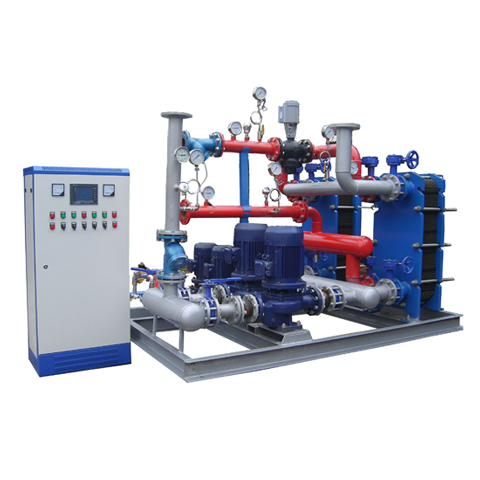

1、板式熱交換器是由傳熱板片、密封膠墊、框架、夾緊螺栓、滾輪機構和儀表等主要零部件組成的（見設備外形安裝圖），是采用優質的不銹鋼板片在萬噸油壓機上一次壓制成型的人字型換熱板片疊裝而成的一種熱交換器。工作流體在兩塊板片所形成的窄而曲折的通道中流過，冷熱流體依次通過各個流道，中間隔一層板片，通過此板片進行換熱。傳熱板片四個角開有角孔，鑲貼有密封膠墊的傳熱板片安裝在固定夾緊板和活動夾緊板之間的框架上，用夾緊螺栓夾緊。

2、此種熱交換器具有傳熱系數高、占地面積小、散熱損失小、使用壽命長、運行安全可靠、拆裝清洗方便等特點。

二、設備的安裝要求

1、設備安裝前，應按裝箱單所列項目逐項進行檢查，如果有不符合項目應立即告知本公司，以便及時解決。

2、安裝熱交換器的位置四周要預留檢修場地。按地基安裝圖要求用地腳螺栓、平墊圈及螺母將熱交換器安裝在混凝土地基上。安裝時板式換熱器應保持垂直。

3、安裝管路前要對與其連接的管路進行清洗，以免砂石、油污、焊渣等雜物進入熱交換器，造成流道阻塞或損傷板片。為了保證熱交換器安全高效地工作，應在熱交換器前配置過濾器，防止各種雜質進入設備造成阻塞。在管道法蘭處應加密封墊，密封墊要準確地放在法蘭的密封面內，同時各進出管管口上應裝設相同直徑的閥門，再與管路連接。

三、設備的運行要求及安全措施

1、投入使用前應先檢查所有夾緊螺栓是否有松動，如有松動應按安裝圖規定的尺寸擰緊螺栓，四周應均勻，使兩壓緊板平行度誤差不超過2mm。

    2、啟動時緩慢地打開二次側進口閥門，充滿熱交換器通道后再緩慢打開二次側出口閥門，二次側運行一段時間后，再開啟一次側出口閥門，最后開啟一次進口閥門。啟動時不得猛烈沖擊，防止沖壞密封墊。

    3、檢查所有密封面和焊縫處有無滲漏，注意壓力表及溫度計顯示的參數，并做好記錄，發現問題及時查明原因并作好維修工作，保證設備安全、高效運行。

4、停機前先停泵，切斷電源；再先后緩慢地關閉一次側進口閥門、一次側出口閥門、二次側進口閥門、二次側出口閥門。

  5、設備應在本產品規定的設計溫度和設計壓力范圍內操作，嚴禁超溫超壓運行。

四、設備的維護與保養要求

熱交換器由于長時間工作，傳熱板片表面將產生不同程度的污垢或沉積物，從而增加流阻和降低傳熱性能，主要表現為進出口壓力表壓差增大和開式水側出口溫度降低，因此必須對其檢查清洗。

具體步驟如下：

1、按上述停機順序使設備停止運行，然后放掉熱交換器內的流體。

2、均勻松開夾緊螺栓并取下，將活動壓緊板移向支架一端，將傳熱板片上端向活動壓緊板方向傾斜，再從上導桿懸掛口處取下，并使傳熱板片下端也脫離下導桿，然后取出傳熱板片。

3、洗刷傳熱板片時只能用銅絲刷或纖維刷子洗刷，切勿用鋼絲刷洗刷，避免損傷傳熱板片，降低耐腐蝕性能，在洗刷時還應小心勿傷密封墊片。

4、傳熱板片洗刷完畢后應用清水沖洗，用潔凈的布或棉紗將密封墊片擦干凈。

5、老化的密封墊片應予更換，墊片的粘接方法是：將老化的密封墊片取下，然后清洗板片槽內雜物，用粘接劑將新墊片加以固定，保持平直固化24小時后即可重新裝配并夾緊至圖示尺寸。

6、交換器運行時，如果是螺栓松動或由于長期熱交換而伸長，按要求重新夾緊，但不得過緊，以免壓壞傳熱板片；如果是密封墊片老化應予更換。

7、設備吊裝時吊裝點在標注的設備重心處。

8、設備到達安裝現場后，吊裝時應平衡起吊設備。
